Ako to vyzerá v BIOSe

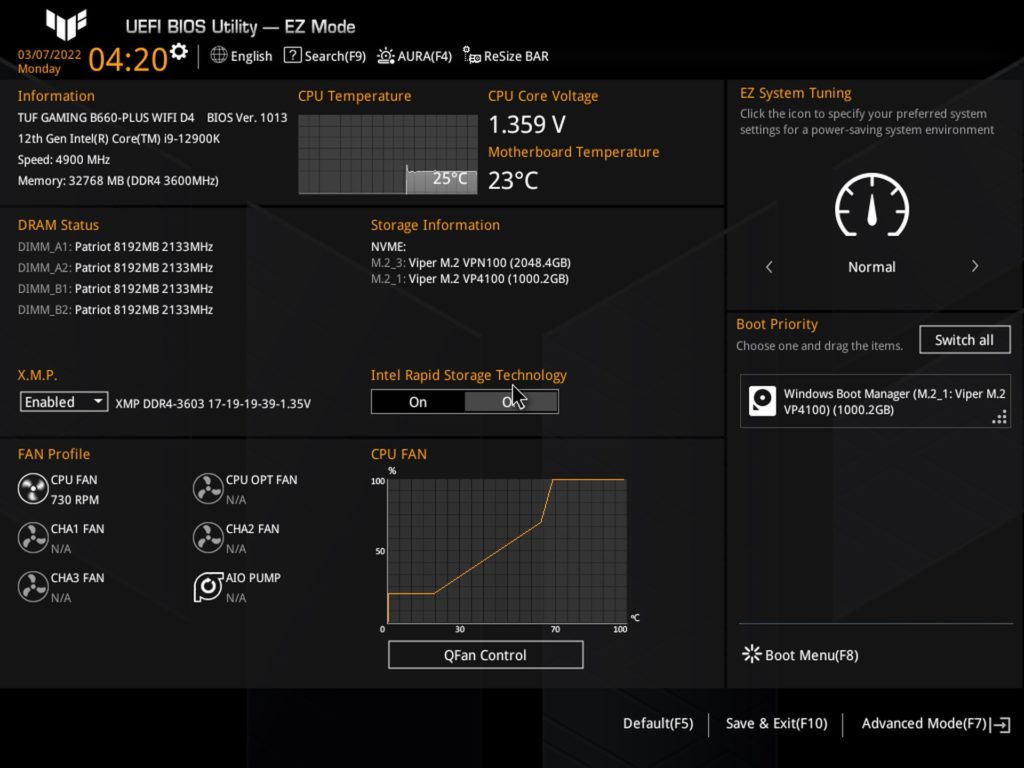

Screenshoty zodpovedajú v čase testovania najnovšej verzii BIOSu 1013. Uvodná obrazovká EZ mode dáva dobrý prehľad o základných veciach (detekcia RAM, SSD, pripojených ventilátorov, …) vrátane zahrievania CPU a jeho prevádzkového napätia.
Cez klávesuF4 je možné aj centrálne ovládať osvetlené prvky. Tých je na doske síce minimum (iba zospodu pravej strany za portami SATA), ale Aura Sync funguje aj z rozhrania UEFI.
Pokročilý režim prirodzene prináša väčšiu porciu možností ladenia. V nastaveniach PCI Express je možné regulovať tak ReSizable BAR pre grafickú kartu. My testujeme vždy všetko s vypnutým ReBARom, pretože jeho fungovanie sa v čase rýchlo mení a to je pre konzistenciu testov základných dosiek neželané (dochádzalo by k zbytočným skresleniam). Vy si ale ReBAR pokojne povoľte, pokiaľ teda práve nespomaľuje chod vašich aplikácií/hier.
Na prvom slote PCI Express ×16 je možné regulovať aj podporu jeho rýchlostného štandardu. Ten môžete v prípade potreby nastaviť ručne od PCIe verzie 5.0 historicky postupne až k 1.0.

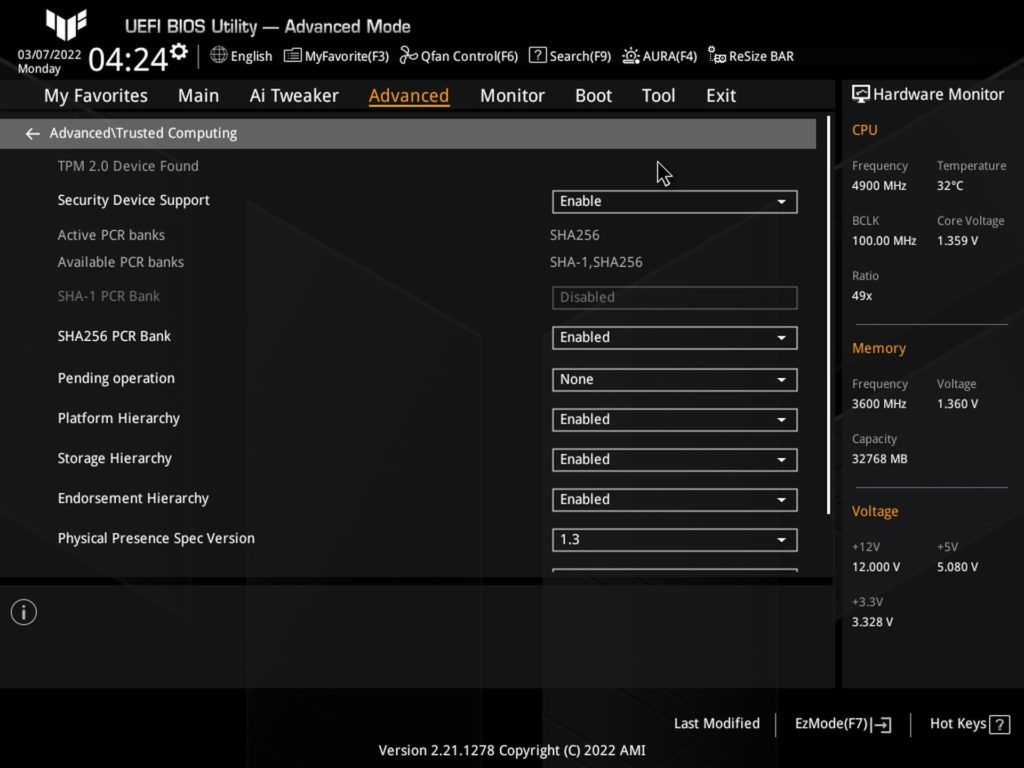

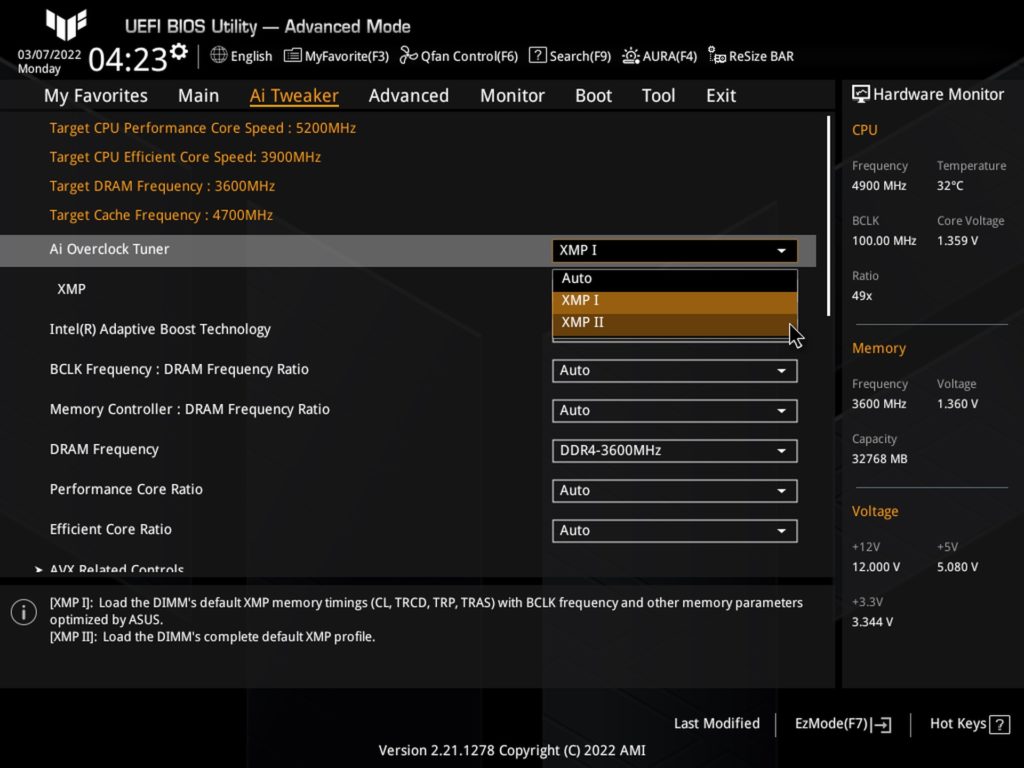

Pre nastavenie profilu RAM Asus začal konečne používať zrozumiteľnejšie jednotné označenie XMP. V pokročilom režime sú tieto voľby na karte Ai Tweaker (Ai Overclock Tuner). O pozíciu vedľa (karta Advanced) je potom možné upraviť fungovanie TPM.
A ešte je tu jedna zmena, ku ktorej sa Asus odhodlal. Dosky tejto firmy boli v minulosti známe tým, že rešpektovali časový limit Tau pre zníženie napájania (na hodnoty PL1/TDP) v dlhej záťaži. To už neplatí, ale zároveň tu nejaké obmedzenie je. A síce krátkodobé aj dlhodobé napájanie je zarovnane podľa PL2 (výkon je teda stabilný a v priebehu času neklesá), čo je v prípade testovacej Core i9-12900K 241 W.
Na objektívne porovnávanie s inými doskami sme tento limit upravili, pre štandardné testy je odstránený úplne (t.j. PL1 aj PL2 sú nastavené na 4095 W) a v rámci testov pre znížený príkon sú nastavenia podľa vzoru odporúčaní Intelu. PL2 je ponechané na 241 W, ale PL1 máme už znížené na 125 W (TDP). A časový limit ručne zvolený na 56 sekúnd. K nemu treba dodať, že má Asus nejaké zvláštne stopky, pretože k poklesu odberu (a zníženiu) frekvencií dôjde podstatne skôr, ako to môžete vidieť aj vo vývojových grafoch príslušných testov spotreby.
Externý generátor na výrazné zvyšovanie taktu BCLK u zamknutých procesorov táto doska nemá, tak ako ani žiadna iná v tejto cenovej kategórii.
V rámci podrobných nastavení je možne spravovať aj počty aktívnych jadier a alebo úplne deaktivovať E jadrá či prispôsobiť LLC alebo sa pohrať s nastaveniami na úsporu energie (aj mimo tradičných úsporných funkcií). Do týchto vecí sme však nezasahovali a sú ponechané na východiskových nastaveniach.
Medzi teplotnými snímačmi nájdete jeden v VRM (na termistore), ale informácie o zahrievanie čipsetu chýbajú – teplota „základnej dosky“ je niečo iné.
Voľby BIOSu sú pomerne široké a okrem správy základných vecí je možné napríklad aj formátovanie pripojených SSD, čo všetky základné dosky neumožňujú.

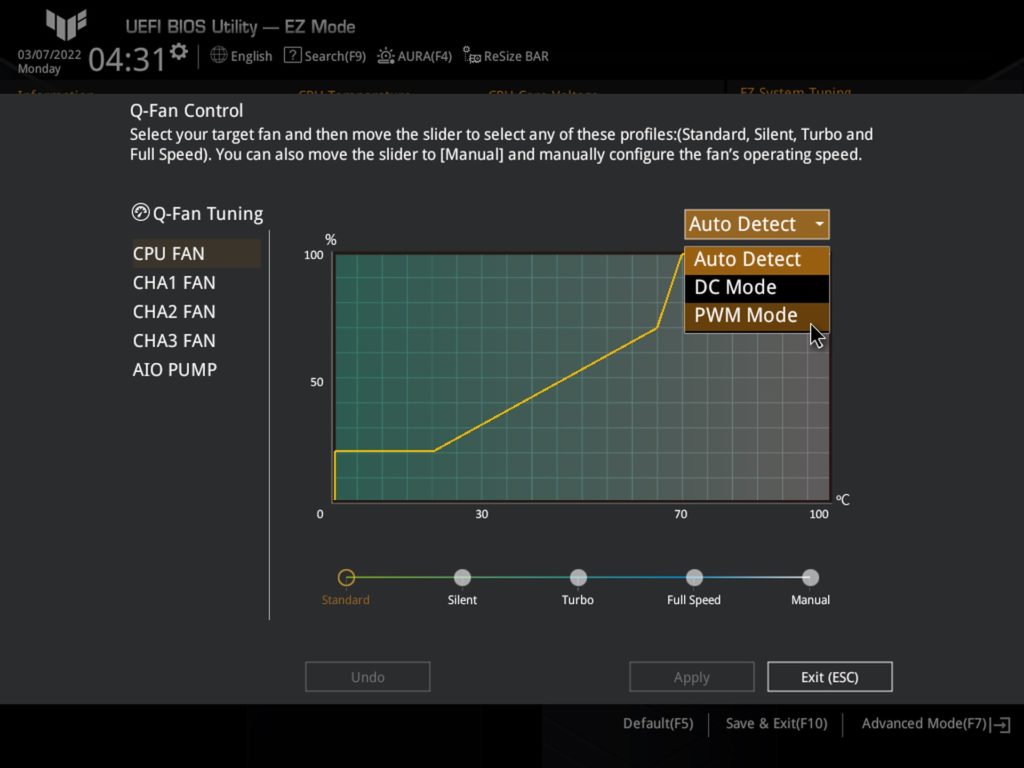

Zatiaľ, čo niekde Asus pridal, inde ubral. Napríklad v Q-Fane sa nedá krivka PWM optimalizovať vzhľadom na voliteľný teplotný snímač, trebárs VRM.
Priebeh intenzity PWM si však môžete upraviť na všetkých dostupných konektoroch. Ručne alebo si vyberiete jeden zo štyroch prednastavených profilov (Silent, Turbo, Full Speed) s ohľadom na to, čo chcete dosiahnuť. Dobrá správa je, že je zachovaná regulácia DC, ktorá je užitočná najmä pre staršie ventilátory bez podpory PWM.
