Čo podľa Axagonu znamená „herné“ puzdro SSD? Na to sa pozrieme v nasledujúcom teste, kde si EEM2-GAM podrobne rozoberieme. Jedná sa o puzdro určené pre NVMe SSD formátu M.2, ktoré používa 10-gigabitové rozhranie USB (3.2 gen. 2). Okrem toho má potom gumený chránič, kovové telo, dva káble v balení, ale i prvky ARGB LED. Tie sa v rámci návrhu implementovali za svetlovodu hlásiaceho aktivitu.
Detaily Axagon EEM2-GAM
Telo puzdra veľkostne možno označiť za „stredné“. Z pohľadu rozmerov, kde najväčší – dĺžka – je 130 mm pri 52-milimetrovej šírke a výške 12,3 mm. Tieto rozmery sú definovane aj určitým presahom ochranného návleku z mäkčeného materiálu, ktoré puzdro má. Jadro, respektíve puzdro samotné, je inak kovové a vyznačuje sa nadštandardnou pevnosťou. Celková hmotnosť (bez SSD a kábla USB) je 106 gramov.
Príslušenstvo je pomerne bohaté a okrem puzdra sú v ňom dve teplovodivé vložky, kde jedna slúži na výmenu tepla medzi SSD a plášťom puzdra a druhá vlastne tiež. Tá je ale náhradná. Potom je tu aj náhradný dištančný stĺpik vymedzujúci správny odstup na konci SSD (M.2), respektíve na opačnej strane od konektora, malý skrutkovač a dva káble USB. Jeden s konektormi USB-C na obidvoch stranách a jeden s konektormi USB-C a USB-A. Na puzdre je konektor USB-C, ale na druhej strane (kábla) je už konektor USB-A. Pokiaľ je konektor USB-C na skrinke či vzadu na základnej doske už obsadený alebo ho skrátka vaša zostava nemá, tak sa možnosť pripojenia cez konektor USB-A hodí.
Puzdro EEM2-GAM je 10-gigabitové bez ohľadu na to, aký kábel použijete. Samozrejme musí byť splnená požiadavka rozhrania USB s podporou štandardu 3.2 gen. 2. Pri pomalších je prirodzene nižšia aj priepustnosť puzdra ako takého.
Pozoruhodný je aj povrch puzdra SSD s detailom ciest plošných spojov. Tie sú do plášťa gravírované – zapustené – čím zväčšujú povrch plášťa. S týmto prvkom narastá aj dostupný chladiaci výkon, hoci v tomto prípade, pri ktorom SSD dosahuje relatívne nižšiu spotrebu, je to skôr symbolický prvok. Inými slovami, potreba chladenia tu podružná, ale takéto „tematické“ vyhotovení pôsobí vizuálne dobre.

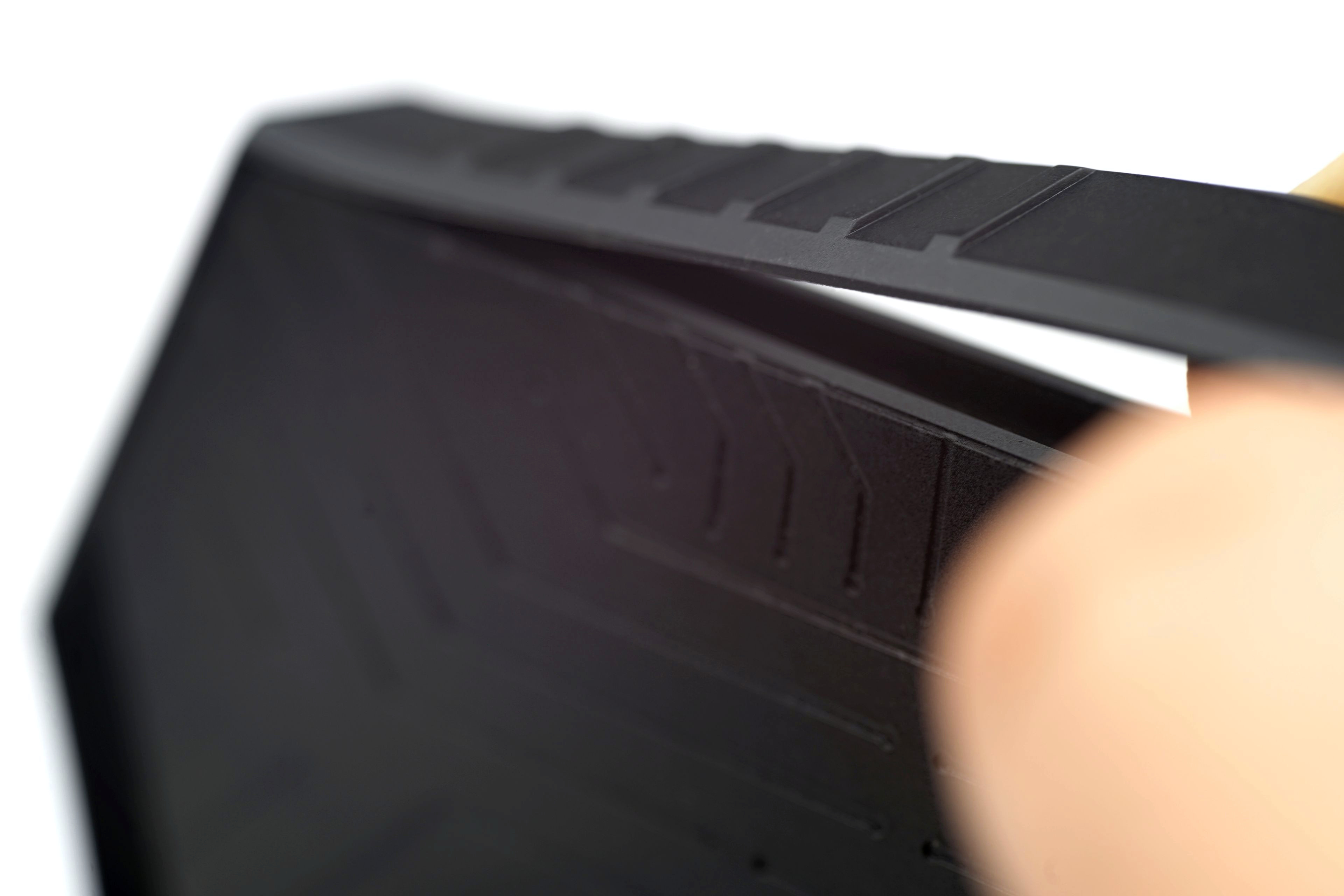

Ochranný (gumený?) plášť je na puzdro SSD navlečený po obvode, po jeho výške. Pred otvorením puzdra na inštaláciu SSD je potrebné tento prvom odstrániť (stiahnuť z puzdra SSD). Potom na jednej z dlhších strán puzdra SSD objavíte tlačidlo, ktoré uvoľňuje poistku. Tá je vnútri (puzdra) a drží puzdro pokope podobným spôsobom, ako to býva aj na mnohých pudrách okuliárí. Po odistení poistky môžete puzdro pohodlne roztvoriť.
Obidve časti puzdra sú kovové, masívne. Jedna obsahuje aj PCB s elektronikou na inštaláciu SSD vo formáte M.2. Podporované sú SSD typu NVMe a SATA s dĺžkami 30, 42, 60 a 80 mm. Distančný stĺpik na montáž je v továrenskom stave je v pozícii na 80 mm SSD, s ktorými sa bude puzdro stretávať zrejme najčastejšie, ale v prípade iného formátu je tu možnosť preskutkovania. Zmena polohy dištančného stĺpika do inej pozície je veľmi jednoduchá a použiť na to môžete aj pribaľovaný skrutkovač.
Po inštalácii SSD (M.2) do vaničky je treba na stranu s radičom aplikovať ešte teplovodivú vložku. Tá je v kontakte s plášťom, do ktorého odvádza teplo, čím dochádza k efektívnejšiemu ochladzovaniu SSD. Z teplovodivej vložky nezabudnite odstrániť ochranné fólie, ktoré sú na jej obidvoch stranách.
O správnom pripojení puzdra SSD ku koncovému zariadeniu ste informovaní pestrofarebnou LED. Aj týmto prvkom (ARGB) má Axagon EEM2-GAM bližšie hernej komunite, ktorá doplnky tohto typu často vyhľadáva.
Testovacia metodika
Základom pre všetky merania je CrystalDiskMark s veľkosťou knižnice 1 GB. Rýchlosť SSD testujeme v dvoch situáciách. Pred záťažou a potom, po 10-minútovej záťaži pre maximálne sekvenčné čítanie a zápis. Takýmto spôsobom sa odhalí, aký má na rýchlosť SSD Samsung 980 Pro (1 TB) vplyv chladiaci výkon externého puzdra. Hodnoty k rýchlostným meraniam sú pre dosiahnutie vyššej presnosti priemerom troch priechodov. Puzdrá sú pripojené cez rozširujúcu kartu USB (3.2 gen. 2×2) – Renkforce RF-4538236 s radičom ASMedia ASM3242. Testy prebiehajú na základnej doske Asus ROG Strix Z790-E Gaming WiFi s procesorom Intel Core i9-13900K (a pamäťami G.Skill Trident Z5 Neo – 2× 16 GB, 6000 MHz/CL30) pod operačným systémom Microsoft Windows 10 (22H2).
Spotrebu meriame pomocou power metra PCIe vlastnej výroby, ktorý poznáte aj z testov grafických kariet. Ten je zapojený pred kartou PCIe (s radičom USB), ktorej odber je súčasťou výsledku. Spotrebu v záťaži meriame pre maximálnu rýchlosť sekvenčného čítania i zápisu.
Zahrievanie sledujeme iba povrchové, na puzdre. Pri jeho vyhodnocovaní pozor, vyššia teplota nemusí automaticky znamenať horší výsledok (spomeňte na testy teplovodivých podložiek a zahrievanie sa pasívov…), ale ani lepší. Smerodajné z pohľadu chladenia by tu bolo zahrievanie SSD, nad tým však nemáme kontrolu. Testovacie SSD síce má svoje snímače, ale po pripojení (SSD) do puzdra sa k nim už základná doska nedostane. Robíme tak iba tepelné mapy IR snímaním (termokamerou Fluke Ti125), na základe ktorých možné aspoň vidieť, ako sa teplo šíri puzdrom a či vás ten nepopáli. Termovízia je pre stranu s rebrami puzdra alebo pre tú, ktorá je v kontakte s radičom SSD (pokiaľ puzdro rebrá nemá).
Puzdrá SSD sú pri testovaní umiestnené vždy v rovnakej polohe – pozdĺžne, vo voľnom priestore, kde na podložke stoja spodnou stranou. Prietok vzduchu v testovacej miestnosti je vždy porovnateľný, a to pri teplote v kontrolnom bode pohybujúcej sa v rozmedzí 21,0–21,3 °C.
