Ako to vyzerá v BIOSe
Začíname koliesko testov základných dosiek Z890 zaťažovaných najvýkonnejším procesorom pre platformu LGA 1851 – Intel Core Ultra 9 285K. To modelom Gigabyte – Z890 Aorus Elite WiFi7 zo strednej triedy alebo z vyššej strednej triedy, ako chcete… V podobnej kategórii budú neskôr aj konkurenčné modely, ale teraz k základnej doske, ktorá medzigeneračne prešla oproti Z790 Aorus Elite AX mnohými zmenami.
Ako to vyzerá v BIOSe

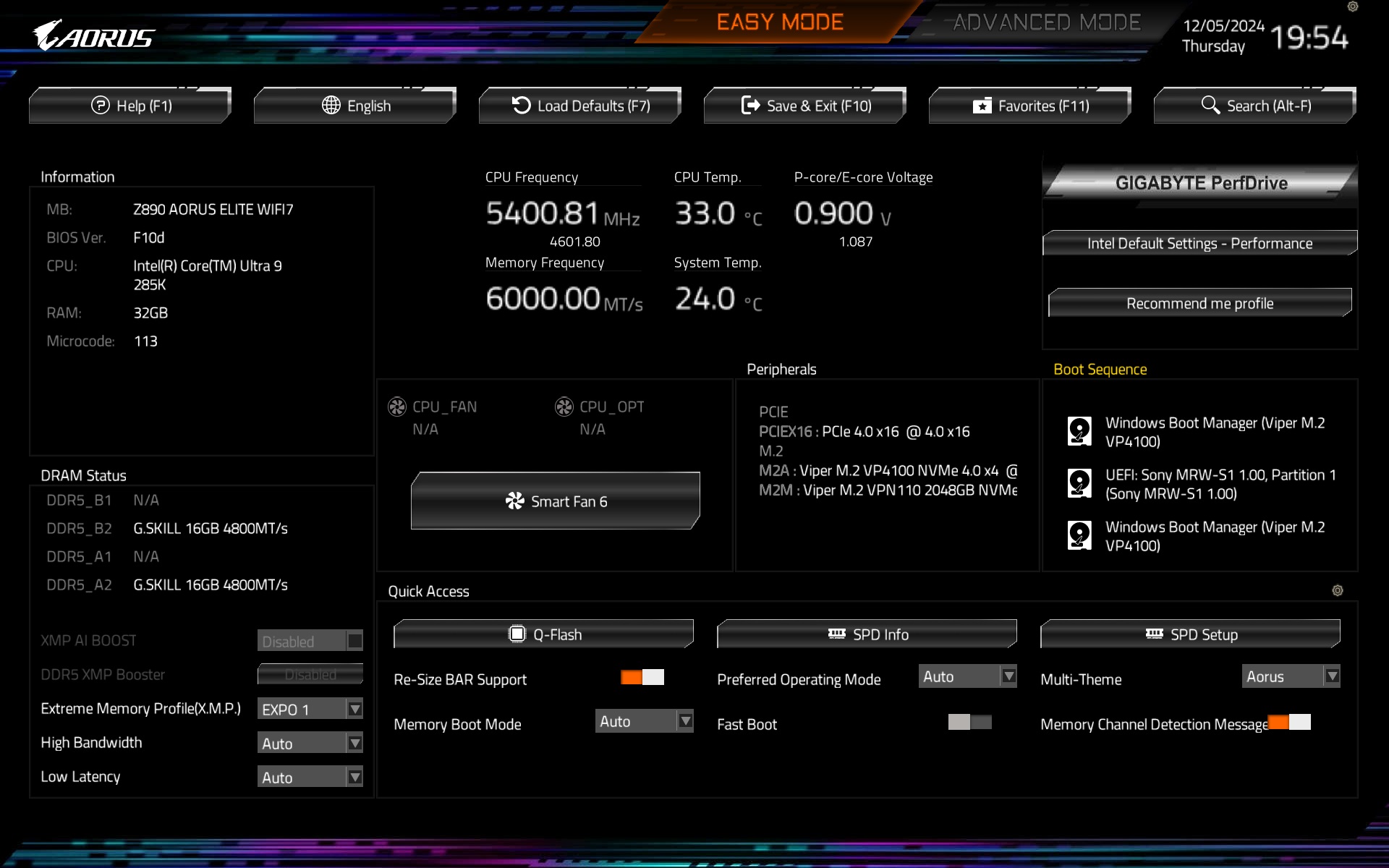

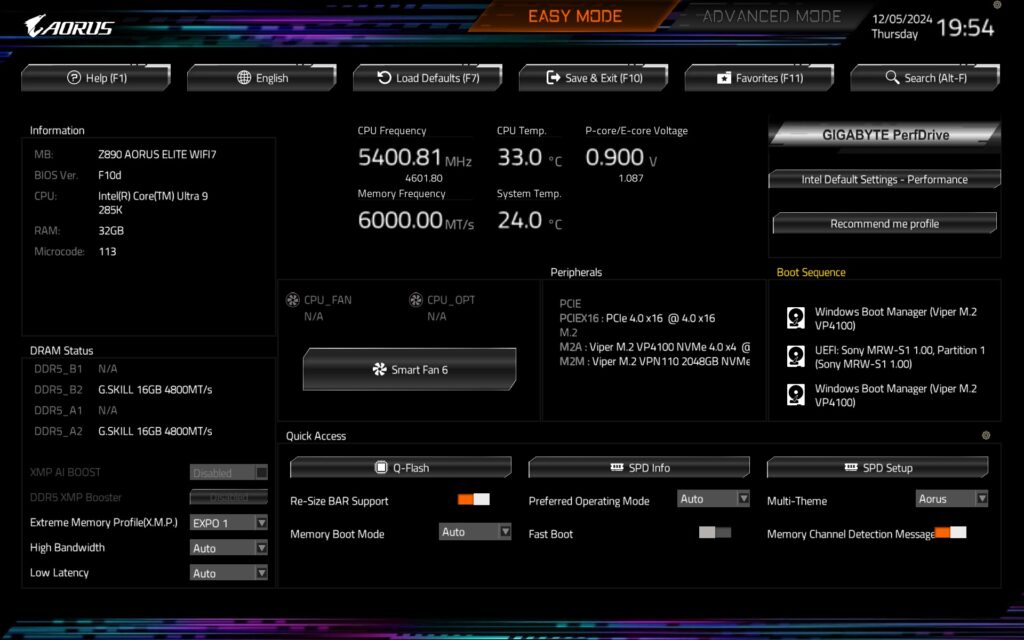

Uvítacia obrazovka, respektíve používateľské rozhranie „Easy Mode“ je logicky dobre rozčlenené do viacerých blokov. Okrem základných informácií o CPU a RAM sa z informačného panelu dozvedáte aj verziu BIOSu (v našom prípade F10d, t.j. v čase testovania najnovšie zostavenie s mikrokódom 0x113). Diagnostika je dynamická a monitoring zahŕňa aj aktuálne teploty procesora či pamätí.
Pre pamäte je možné z tohto prostredia aj aktivovať ich profil (EXPO) a potom sa cez rýchle voľby dostať sa k aktualizácii BIOSu (tlačidlo Q-Flash) či podrobnej správe ventilátorov (Smart Fan 6). Cesta k pokročilejším nastaveniam je cez kláves F7.

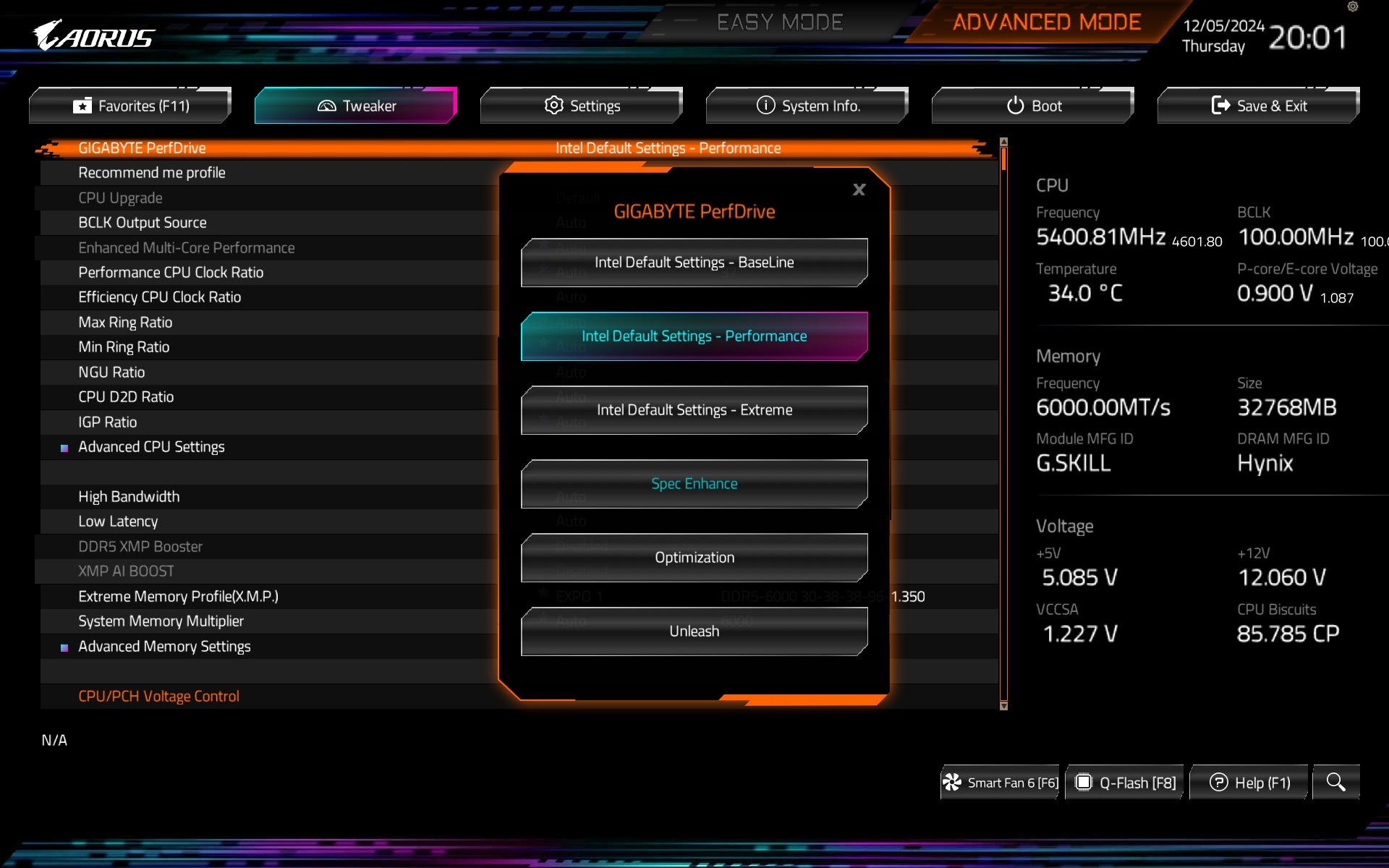

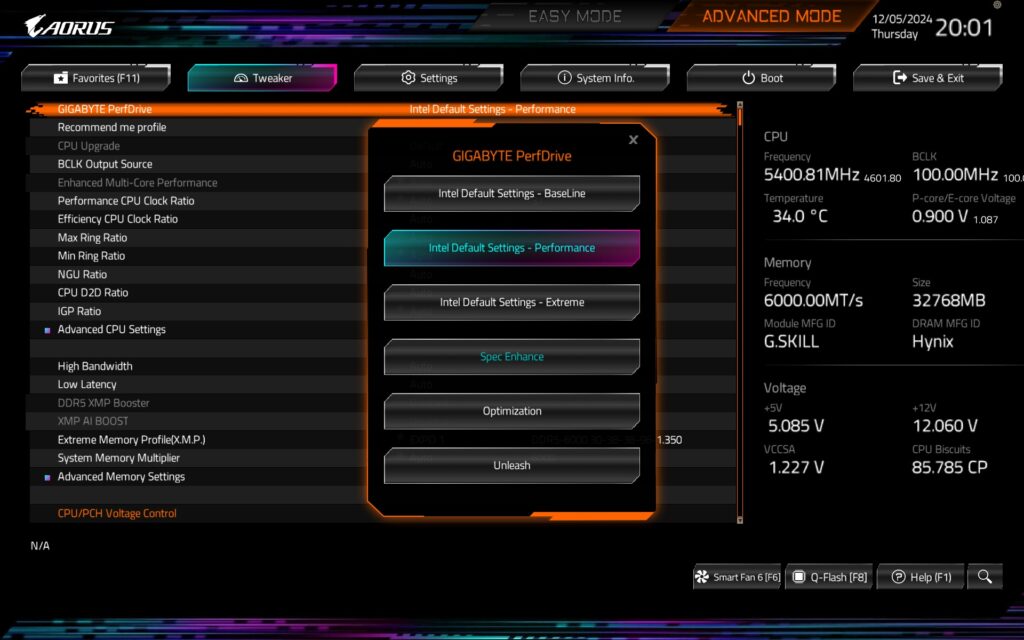

Kľúčová z hľadiska nastavení procesora v pokročilom režime je karta Tweaker. Ako prvá voľba je hneď Gigabyte Perfdrive s prednastavenými profilmi, ktoré môžete s ohľadom na iné globálne nastavenia zmeniť. Len Intel Default Setting má v rámci týchto profilov tri úrovne (BaseLine, Performance a Extreme) s rôznymi zastropovanými limitmi napájania.

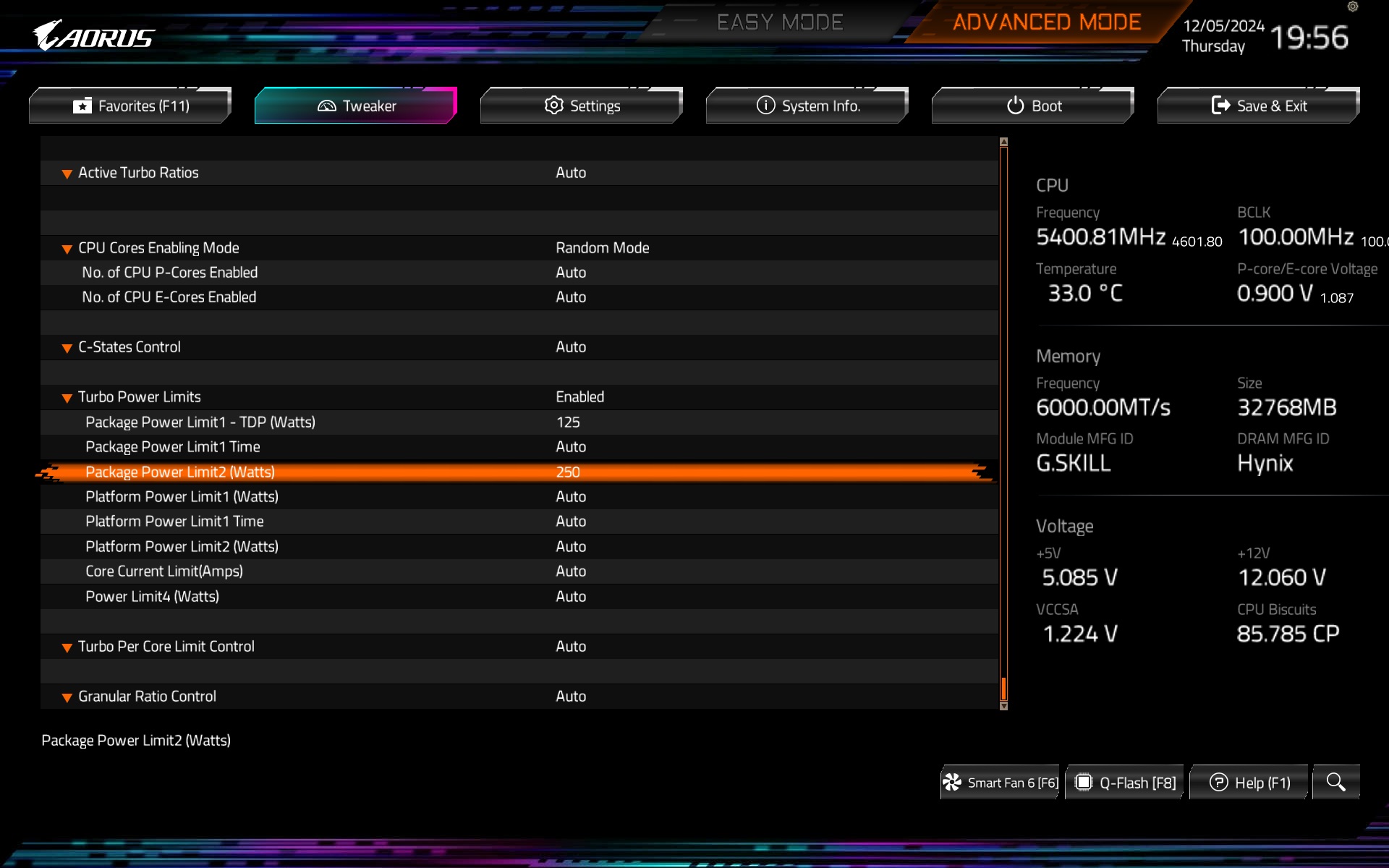

Limity napájania pre potreby testov nastavujeme ručne. Jednak teda s ohľadom na neobmedzené možnosti (s PL1 a PL2 svorne na „4096 W“), kde do výsledku zasahujú väčšinou teplotné limity. Až tie podľa dostupného chladiaceho výkonu formujú hlavne viacvláknový výkon, pre ktoré výkonné procesory Intel dosahujú veľmi vysokých spotrieb. Pre úspornejšie nastavenia PL2 nastavujeme na 250 W podľa špecifikácií pre testovací procesor Core Ultra 9 285K. PL1 je pritom na úrovni TDP (125 W) s tým, že sa uplatňuje aj časový limit Tau. Jeho vypršanie dobre vidieť v čiarových grafoch s vývojom spotreby v Cinebench R23.

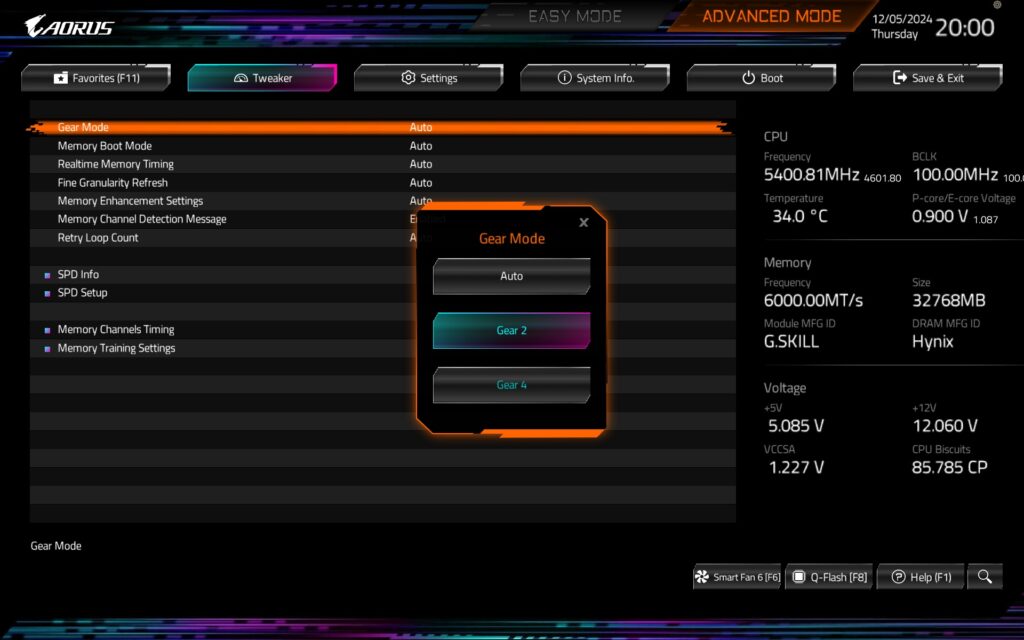

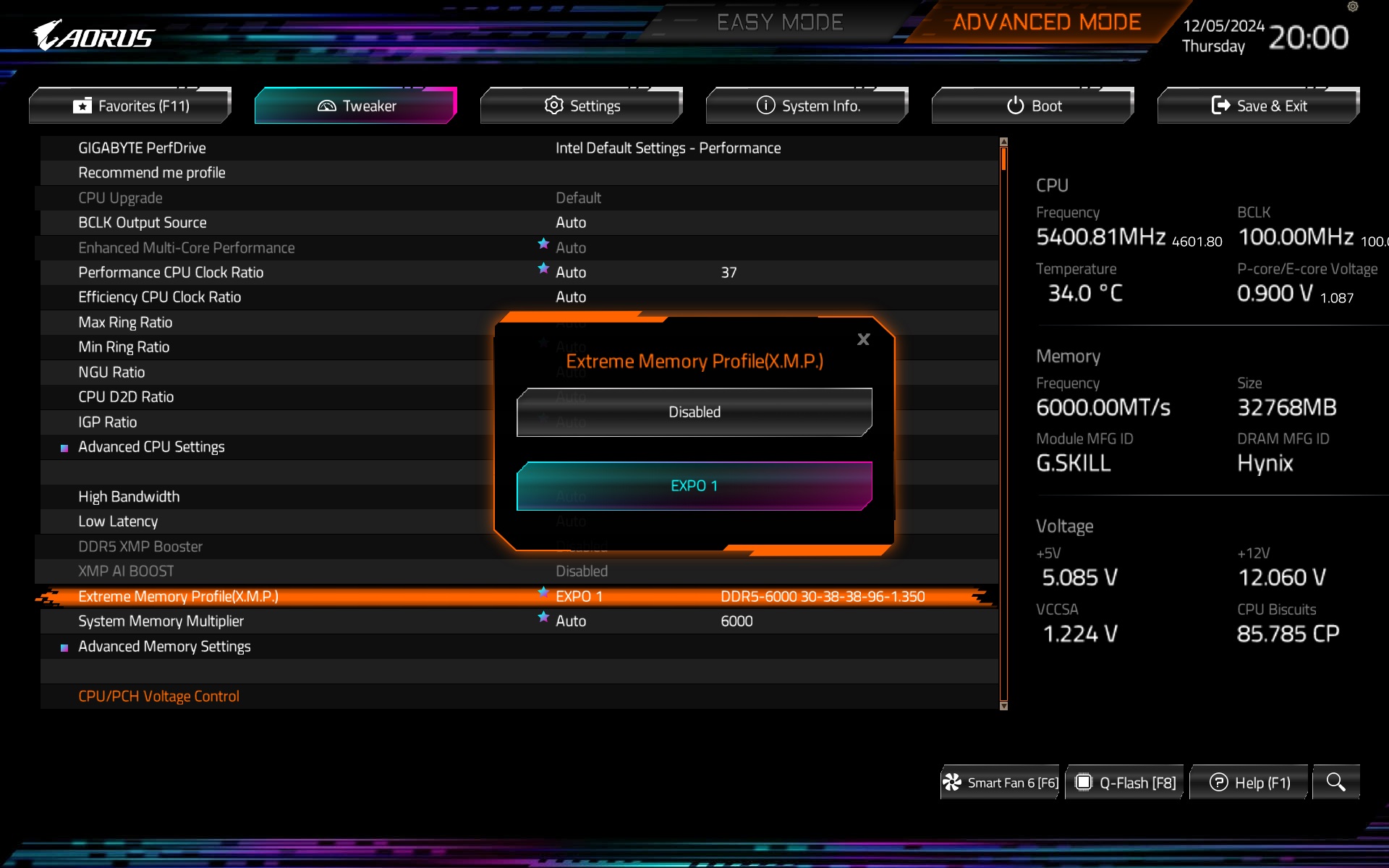

Pamäťový profil je možné aktivovať aj v pokročilých nastaveniach, kde sú na rozdiel od EZ Mode dostupné aj podrobnejšie možnosti. Jedna z nich je správa priepustnosti pamäťového radiča. S relatívne rýchlejšími testovacími modulmi základná doska „automaticky“ prednastavuje Gear 2.

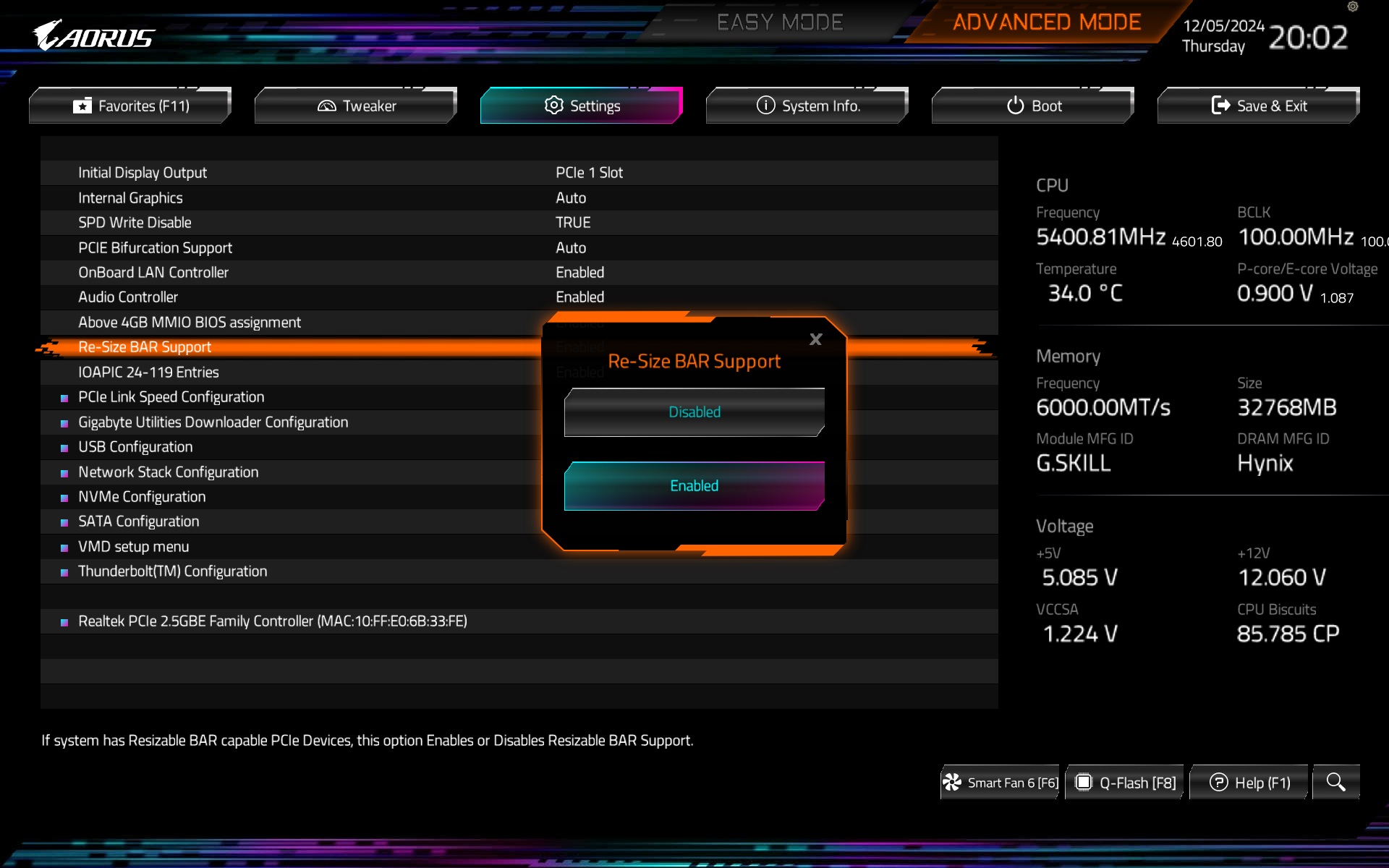

Aktivitu ReSizable BAR zmeníte aj na karte Settings, kde môže byť pozoruhodná napríklad aj voľba PCIe Bifurcation. Tieto nastavenia sú užitočné vtedy, keď zo slotu PCI Express potrebujete rozdeliť linky PCIe pre podporu odlišných zariadení. Napríklad, keď grafická karta má aj M.2 slot na SSD, ktorý treba „odseparovať“. Toto sme riešili aj v testoch Asus Dual RTX 4060 Ti SSD.

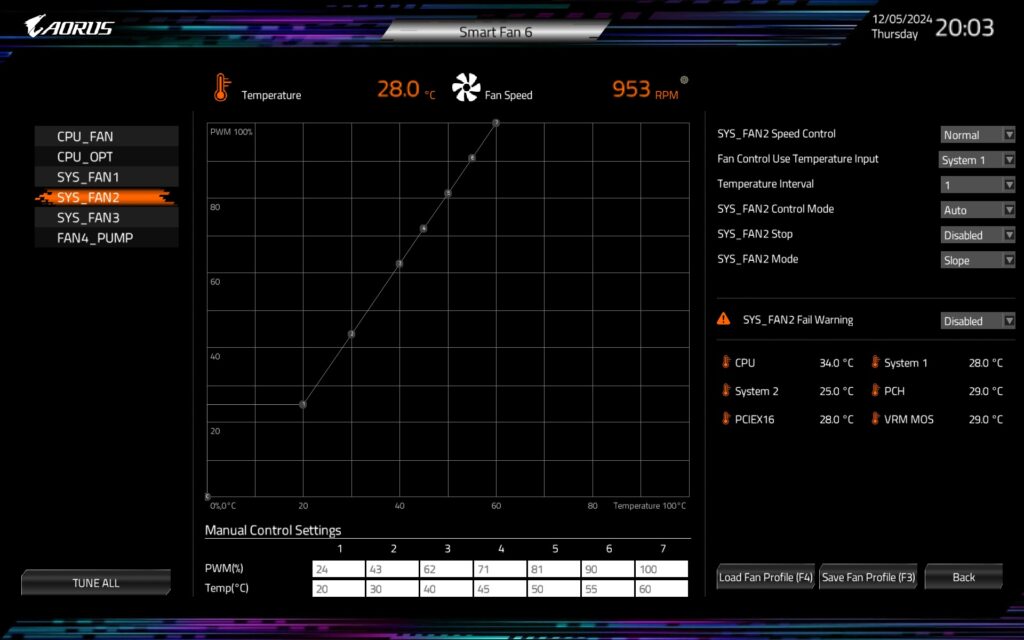

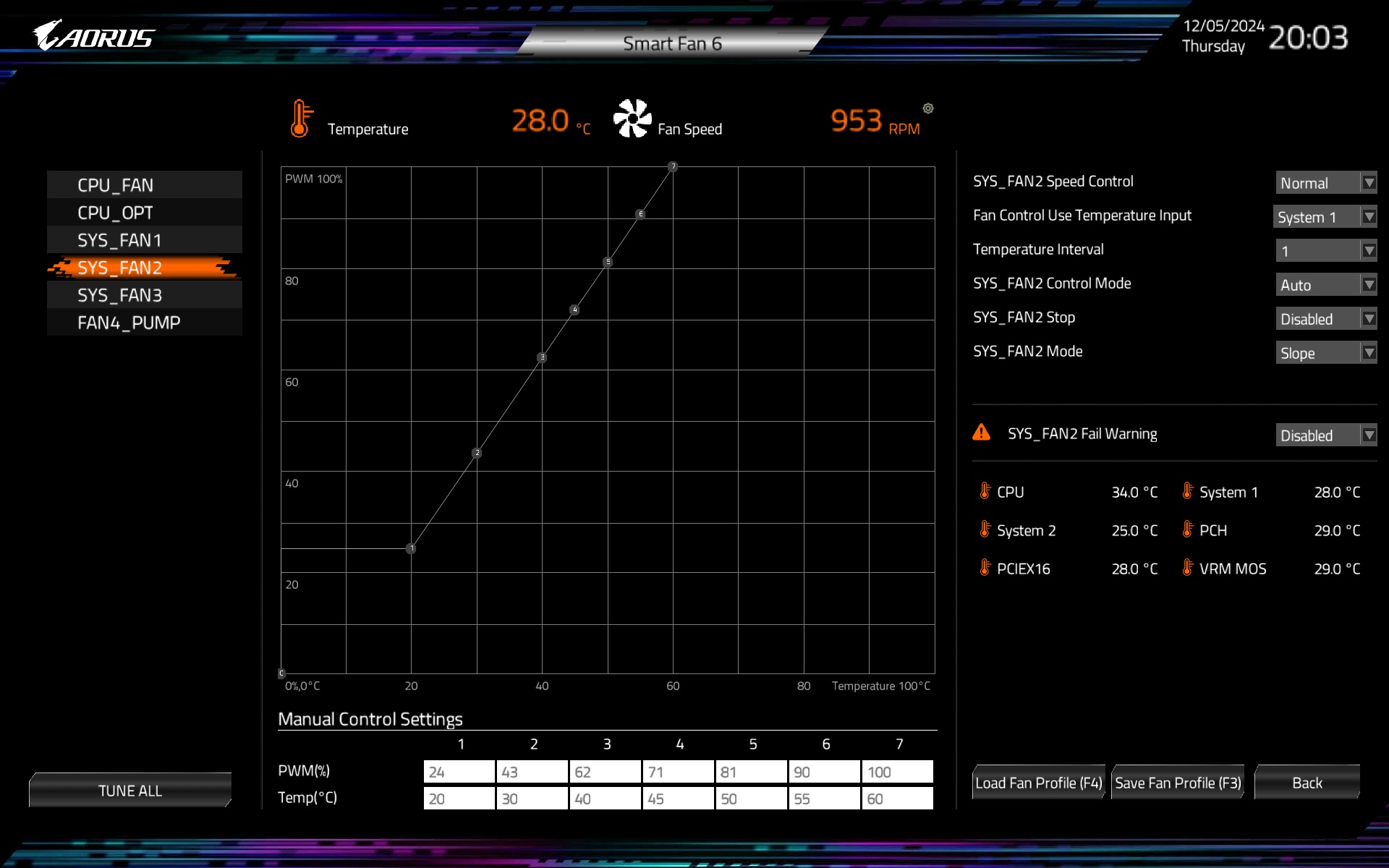

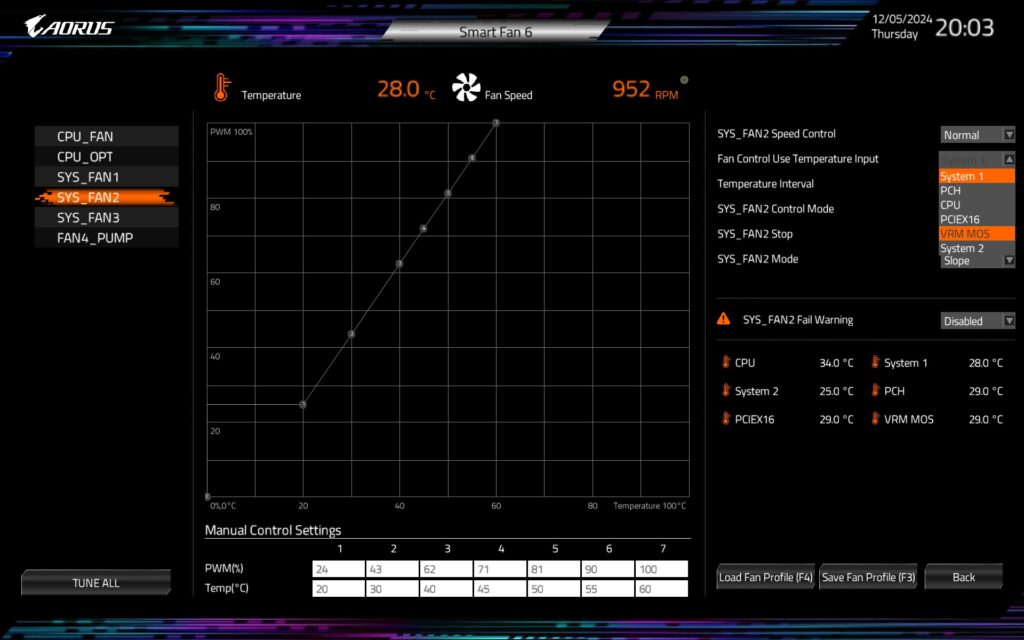

Smart Fan 6 je pýchou základných dosiek Gigabyte. Možnosti nastavenia ventilátorov sú naozaj detailné. Prispôsobiteľný je každý zo šiestich konektorov.

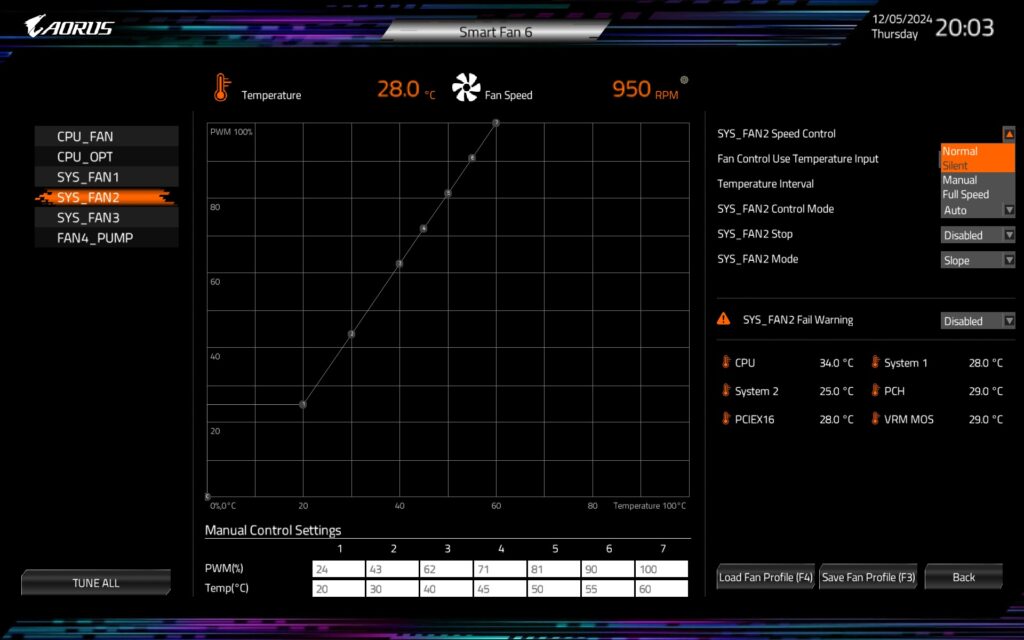

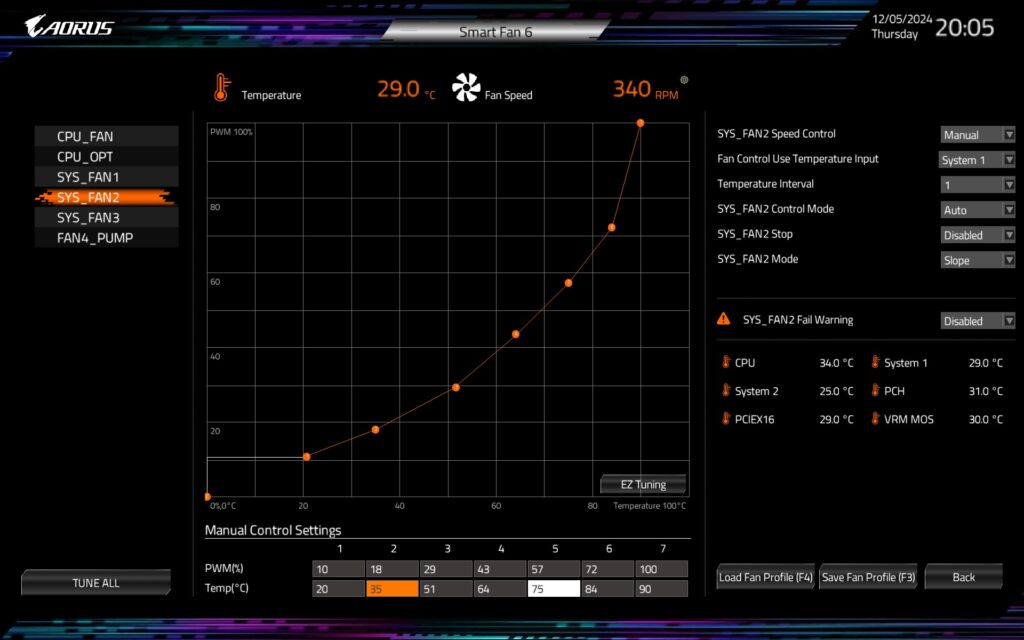

Vývoj rýchlostných kriviek môžete nastaviť v rôznych úrovniach, kde pre Silent bude intenzita PWM najnižšia a chod najtichší, naproti tomu je režim Full Speed so 100 % intenzitou PWM bez ohľadu na zahrievanie. Medzi týmito extrémami je potom režim Normal alebo si krivky podľa vlastných predstáv o tom, „ako majú veci fungovať“, môžete prispôsobiť sami. To technikou drag and drop pomocou bodov vykreslených na 2D grafe alebo alternatívne vpisovaním konkrétnych hodnôt (teplôt a intenzity PWM) do tabuľky pod grafom. Je to možnosť, ktorá niektorým používateľom nepreferujúcim myš (a naháňanie necitlivého kurzora) môže zvýšiť komfort pri nastavovaní.
Pre intenzitu PWM na konektoroch je niekoľko teplotných bodov, od ktorých sa môže odvíjať. Napríklad od zahrievania VRM alebo od miesta, ktoré monitoruje teplotu pri slote (alebo priamo v slote?) PCIe ×16. Je na výber… tradičná voľba podľa zahrievania CPU je iba jedna z možností.
