Výsledky: Frekvenčná charakteristika zvuku s prachovým filtrom
Prvé ventilátory Fluctus 120 PWM znamenali v produkcii SilentiumPC (teraz, po premenovaní, už Endorfy) veľký kvalitatívny progres. Aj napriek tomu však mali svoje muchy, ktoré vývojári postupne úspešne odstraňujú a na základe výsledkov meraní možno pri novších 140-milimetrových Fluctusoch hovoriť o jasných zlepšeniach. Fluctus 140 PWM ARGB vo svojej cenovej kategórii medzi ostatnými ventilátormi pekne vyčnieva.

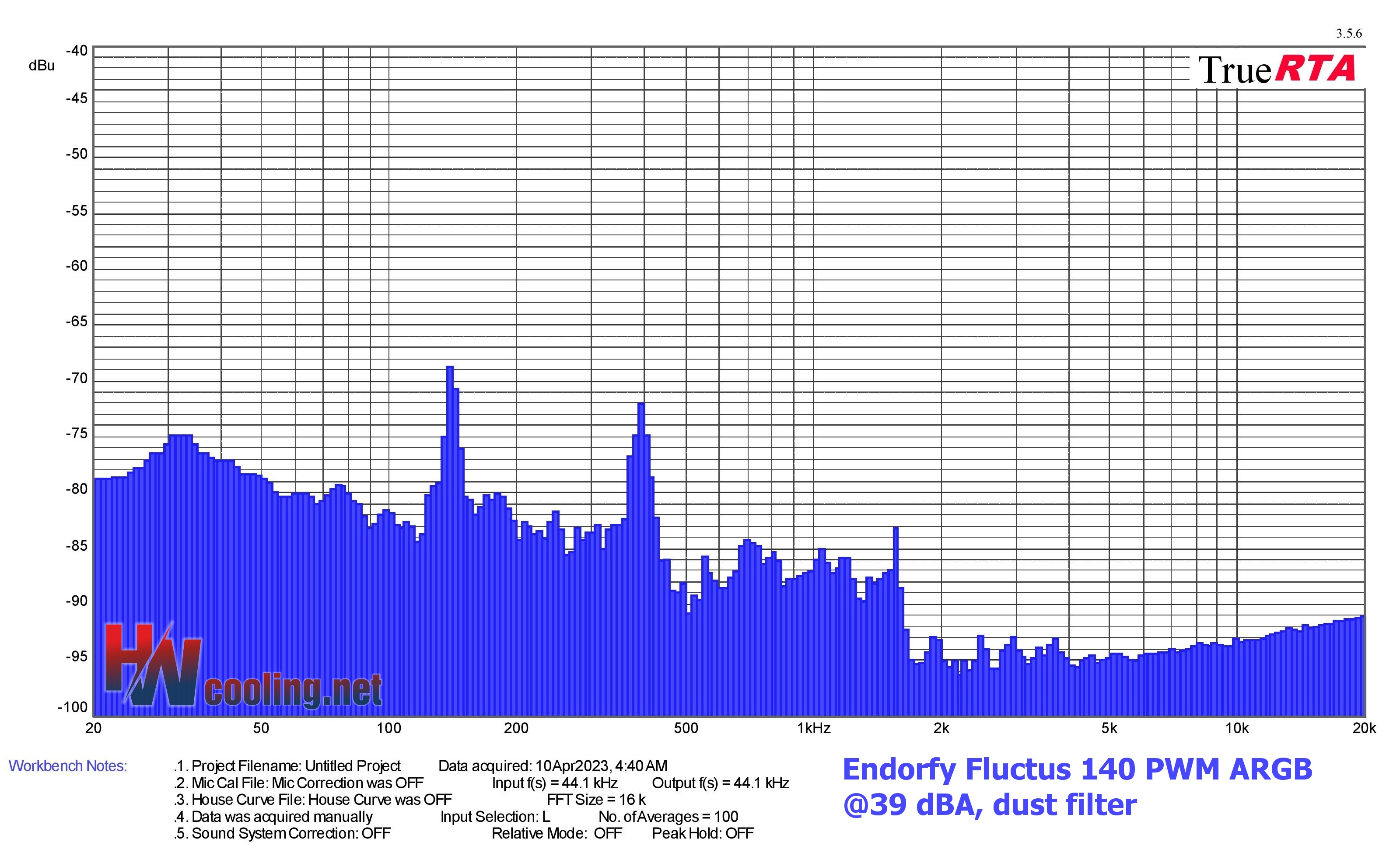

Frekvenčná charakteristika zvuku s prachovým filtrom
Merania prebiehajú v aplikácii TrueRTA, ktorá zaznamenáva zvuk v škále 240 frekvencií v zaznamenávanom rozsahu 20–20 000 Hz. Pre možnosť porovnania naprieč článkami exportujeme do štandardných pruhových grafov dominantnú frekvenciu z nízkeho (20–200 Hz), stredného (201–2000 Hz) a vysokého (2001–20 000 Hz) spektra.
Na ešte podrobnejšiu analýzu zvukového prejavu je však dôležité vnímať celkový tvar grafu a intenzitu všetkých frekvencií/tónov. Ak by ste v grafoch a tabuľkách nižšie niečomu nerozumeli, odpovede na všetky otázky nájdete v tomto článku. Ten vysvetľuje, ako správne čítať namerané údaje nižšie.
Zvuk 120 a 140 mm ventilátorov z drvivej väčšiny operuje v pásme 70–700 Hz. Ložiská a motorček operujú medzi 1000 až 2500 Hz. Vyššie frekvencie môžu zosilovať mriežky či plastové filtre (typickým syčaním). Frekvencie nad 7000 Hz ignorujte, tie reflektujú elektromagnetický šum meracieho reťazca. Ten (elektomagnetický šum) čiastočne zasahuje aj do frekvencií pod 70 Hz, hoci je na nich stále aerodynamický hluk.
Poznámka: Na tieto merania je použitý plastový filter, ktorý oproti situácii bez prekážky ohýba zvuk podstatne viac než nereštriktívny nylonový filter.
| Fan | Dominant sound freq. and noise level, dust filter@33 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Endorfy Fluctus 140 PWM ARGB | 106,8 | -74,8 | 391,7 | -79,1 | 19897,0 | -91,0 | |
| Arctic P12 Slim PWM PST | 84,8 | -81,1 | 369,7 | -76,8 | 19897,0 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 50,4 | -77,7 | 391,7 | -82,8 | 2347,5 | -84,5 | |
| Fractal Design Prisma AL-14 PWM | 71,3 | -79,1 | 1208,2 | -79,3 | 19330,5 | -90,9 | |
| Gigabyte Aorus 140 ARGB | 92,4 | -79,3 | 380,5 | -80,9 | 19330,5 | -90,8 | |
| BeQuiet! Light Wings (BL075) | 138,5 | -78,2 | 391,7 | -81,3 | 18780,2 | -91,0 | |
| Fractal Design Aspect 14 RGB PWM | 50,4 | -74,0 | 391,7 | -80,6 | 19330,5 | -90,9 | |
| DeepCool FK120 | 130,7 | -77,2 | 339,0 | -81,0 | 19897,0 | -91,0 | |
| Asus TUF Gaming TF120 | 89,8 | -78,7 | 380,5 | -84,9 | 19897,0 | -90,8 | |
| BeQuiet! Light Wings (BL072) | 138,5 | -76,0 | 349,0 | -84,0 | 19330,5 | -90,7 | |
| DeepCool FC120 | 119,9 | -77,5 | 213,6 | -80,5 | 18780,2 | -90,9 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 25,6 | -81,5 | 123,4 | -82,4 | 19330,5 | -90,7 | |
| BeQuiet! Shadow Wings 2 (BL085) | 130,7 | -80,9 | 261,4 | -79,3 | 19330,5 | -90,7 | |
| Noctua NF-A12x25 PWM | 50,4 | -79,1 | 138,5 | -82,0 | 19330,5 | -90,9 | |
| Corsair AF120 Elite (black) | 123,4 | -75,6 | 369,7 | -80,1 | 19330,5 | -90,8 | |
| Cooler Master MasterFan SF120M | 50,4 | -75,2 | 369,7 | -87,5 | 4305,4 | -89,9 | |
| Akasa Alucia SC12 | 50,4 | -80,0 | 1395,9 | -85,2 | 19330,5 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 127,0 | -72,5 | 339,0 | -80,4 | 2712,2 | -88,3 | |
| Thermalright X-Silent 120 | 82,3 | -74,9 | 369,7 | -82,4 | 18780,2 | -91,1 | |
| Fractal Design Aspect 12 RGB PWM | 50,4 | -77,6 | 293,4 | -80,4 | 19897,0 | -91,1 | |
| BeQuiet! Silent Wings 3 (BL066) | 103,7 | -73,4 | 310,9 | -83,9 | 18780,2 | -90,7 | |
| Gelid Zodiac | 116,5 | -71,5 | 261,4 | -78,3 | 19897,0 | -91,1 | |
| Fractal Design Dynamic X2 GP-12 PWM | 44,9 | -75,1 | 1612,7 | -82,1 | 18780,2 | -90,7 | |
| BeQuiet! Pure Wings 2 (BL039) | 50,4 | -80,1 | 116,5 | -84,2 | 19330,5 | -90,9 | |
| Gigabyte Aorus 120 ARGB | 138,5 | -78,7 | 369,7 | -83,1 | 19330,5 | -90,8 | |
| Arctic BioniX P120 A-RGB | 47,6 | -75,5 | 439,7 | -83,8 | 19330,5 | -91,0 | |
| Akasa OTTO SF12 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Cooler Master SickleFlow 120 ARGB | 59,9 | -86,1 | 1045,7 | -81,6 | 19330,5 | -91,0 | |
| Alphacool SL-15 PWM | 190,3 | -79,4 | 380,5 | -79,1 | 19330,5 | -90,9 | |
| Arctic BioniX F120 | 119,9 | -76,7 | 369,7 | -83,0 | 19897,0 | -90,9 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 100,8 | -81,0 | 415,0 | -78,6 | 19330,5 | -90,8 |
| Noctua NF-P12 redux-1700 PWM | 50,4 | -74,5 | 329,4 | -73,7 | 19897,0 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 119,9 | -79,6 | 380,5 | -80,9 | 19330,5 | -90,7 | |
| MSI MEG Silent Gale P12 | 134,5 | -78,9 | 369,7 | -82,8 | 19330,5 | -90,8 | |
| Asus ROG Strix XF120 | 95,1 | -74,3 | 380,5 | -85,8 | 19330,5 | -91,0 | |
| Akasa Vegas X7 | 116,5 | -77,5 | 369,7 | -85,6 | 19330,5 | -90,7 | |
| Reeven Coldwing 12 | 123,4 | -76,8 | 1566,8 | -92,1 | 19330,5 | -90,7 | |
| Reeven Kiran | 130,7 | -72,9 | 239,7 | -86,9 | 19330,5 | -90,8 | |
| SilentiumPC Sigma Pro 120 PWM | N/A | N/A | N/A | N/A | N/A | N/A | |
| SilentiumPC Sigma Pro Corona RGB 120 | 103,7 | -79,2 | 369,7 | -83,6 | 19330,5 | -90,9 | |
| SilverStone SST-AP121 | 50,4 | -81,8 | 155,4 | -78,6 | 18780,2 | -91,0 | |
| SilverStone SST-FQ121 | 41,8 | -75,8 | 329,4 | -82,7 | 19330,5 | -91,0 | |
| Xigmatek XLF-F1256 | 47,6 | -74,2 | 232,9 | -78,7 | 19897,0 | -91,2 |
| Fan | Dominant sound freq. and noise level, dust filter@39 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Endorfy Fluctus 140 PWM ARGB | 134,5 | -74,9 | 391,7 | -72,0 | 19897,0 | -91,1 | |
| Arctic P12 Slim PWM PST | 20,3 | -69,3 | 380,5 | -72,3 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 77,7 | -75,6 | 380,5 | -75,1 | 2416,3 | -86,2 | |
| Fractal Design Prisma AL-14 PWM | 109,9 | -72,4 | 380,5 | -73,952 | 5747,0 | -90,3 | |
| Gigabyte Aorus 140 ARGB | 119,9 | -72,8 | 380,5 | -74,3 | 3225,4 | -89,7 | |
| BeQuiet! Light Wings (BL075) | 179,6 | -71,6 | 391,7 | -74,3 | 5270,0 | -86,8 | |
| Fractal Design Aspect 14 RGB PWM | 113,1 | -74,0 | 391,7 | -72,9 | 19897,0 | -90,8 | |
| DeepCool FK120 | 164,7 | -70,6 | 369,7 | -76,4 | 18245,6 | -90,9 | |
| Asus TUF Gaming TF120 | 113,1 | -73,3 | 369,7 | -77,9 | 3417,2 | -87,0 | |
| BeQuiet! Light Wings (BL072) | 155,4 | -68,8 | 369,7 | -78,1 | 5424,5 | -89,4 | |
| DeepCool FC120 | 160,0 | -73,8 | 213,6 | -76,3 | 3319,9 | -89,7 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 169,5 | -72,3 | 339,0 | -75,9 | 2280,7 | -84,8 | |
| BeQuiet! Shadow Wings 2 (BL085) | N/A | N/A | N/A | N/A | N/A | N/A | |
| Noctua NF-A12x25 PWM | 127,0 | -74,8 | 369,7 | -76,1 | 2873,5 | -89,0 | |
| Corsair AF120 Elite (black) | 164,7 | -71,1 | 329,4 | -76,1 | 19330,5 | -91,0 | |
| Cooler Master MasterFan SF120M | 123,4 | -75,3 | 369,7 | -76,4 | 4305,4 | -87,1 | |
| Akasa Alucia SC12 | 155,4 | -76,8 | 207,5 | -79,6 | 3517,2 | -89,2 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 130,7 | -77,9 | 339,0 | -74,1 | 2791,7 | -86,4 | |
| Thermalright X-Silent 120 | 116,5 | -68,1 | 369,7 | -75,3 | 19330,5 | -90,8 | |
| Fractal Design Aspect 12 RGB PWM | 127,0 | -69,6 | 293,4 | -68,5 | 19897,0 | -90,8 | |
| BeQuiet! Silent Wings 3 (BL066) | 134,5 | -65,6 | 369,7 | -76,3 | 4974,2 | -89,7 | |
| Gelid Zodiac | 146,7 | -66,9 | 261,4 | -78,1 | 2957,7 | -90,1 | |
| Fractal Design Dynamic X2 GP-12 PWM | 127,0 | -78,5 | 1566,8 | -73,8 | 19897,0 | -90,9 | |
| BeQuiet! Pure Wings 2 (BL039) | 130,7 | -79,7 | 427,1 | -75,1 | 19330,5 | -90,9 | |
| Gigabyte Aorus 120 ARGB | 184,9 | -73,7 | 369,7 | -75,5 | 2873,5 | -89,9 | |
| Arctic BioniX P120 A-RGB | 127,0 | -68,2 | 213,6 | -68,8 | 18245,6 | -91,0 | |
| Akasa OTTO SF12 | 155,4 | -68,4 | 391,7 | -76,2 | 4431,5 | -87,9 | |
| Cooler Master SickleFlow 120 ARGB | 123,4 | -73,9 | 1045,7 | -74,0 | 19330,5 | -90,9 | |
| Alphacool SL-15 PWM | 127,0 | -72,9 | 380,5 | -75,1 | 19330,5 | -90,9 | |
| Arctic BioniX F120 | 151,0 | -70,8 | 310,9 | -71,0 | 19330,5 | -90,9 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 160,0 | -78,3 | 349,0 | -75,2 | 19897,0 | -91,0 |
| Noctua NF-P12 redux-1700 PWM | 142,5 | -73,2 | 320,0 | -69,0 | 19897,0 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 130,7 | -79,1 | 359,2 | -75,9 | 2957,7 | -89,3 | |
| MSI MEG Silent Gale P12 | 179,6 | -74,1 | 369,7 | -76,6 | 2957,7 | -89,1 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 130,7 | -63,8 | 329,4 | -76,4 | 4832,6 | -90,4 |
| Akasa Vegas X7 | 151,0 | -69,1 | 369,7 | -77,7 | 19330,5 | -90,8 | |
| Reeven Coldwing 12 | 155,4 | -66,4 | 369,7 | -77,8 | 18780,2 | -90,9 | |
| Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
| SilentiumPC Sigma Pro 120 PWM | 123,4 | -68,6 | 369,7 | -75,2 | 2873,5 | -86,7 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 138,5 | -68,1 | 391,7 | -78,0 | 2487,1 | -88,9 | |
| SilverStone SST-AP121 | 151,0 | -78,6 | 339,0 | -74,3 | 19897,0 | -90,9 | |
| SilverStone SST-FQ121 | 142,5 | -69,8 | 1173,8 | -74,9 | 2031,9 | -90,2 | |
| Xigmatek XLF-F1256 | 113,1 | -71,2 | 369,7 | -74,8 | 18780,2 | -91,0 |
| Fan | Dominant sound freq. and noise level, dust filter@45 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [-dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Endorfy Fluctus 140 PWM ARGB | 174,5 | -64,3 | 391,7 | -68,5 | 5270,0 | -86,6 | |
| Arctic P12 Slim PWM PST | 130,7 | -60,3 | 380,5 | -69,1 | 2873,5 | -90,4 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 155,4 | -70,2 | 391,7 | -69,6 | 2416,3 | -83,8 | |
| Fractal Design Prisma AL-14 PWM | 138,5 | -65,8 | 391,7 | -67,9 | 5747,0 | -83,3 | |
| Gigabyte Aorus 140 ARGB | 146,7 | -67,3 | 380,5 | -67,8 | 5270,0 | -84,7 | |
| BeQuiet! Light Wings (BL075) | 123,4 | -71,8 | 391,7 | -70,6 | 6088,7 | -79,4 | |
| Fractal Design Aspect 14 RGB PWM | 138,5 | -64,2 | 391,7 | -67,4 | 5270,0 | -83,5 | |
| DeepCool FK120 | 23,1 | -76,4 | 369,7 | -71,4 | 5583,4 | -87,6 | |
| Asus TUF Gaming TF120 | 138,5 | -63,2 | 380,5 | -72,6 | 3417,2 | -80,5 | |
| BeQuiet! Light Wings (BL072) | 190,3 | -65,6 | 380,5 | -72,4 | 5424,5 | -82,5 | |
| DeepCool FC120 | 130,7 | -72,5 | 201,6 | -68,0 | 3319,9 | -85,8 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 23,1 | -68,4 | 213,6 | -68,7 | 2280,7 | -84,7 | |
| BeQuiet! Shadow Wings 2 (BL085) | N/A | N/A | N/A | N/A | N/A | N/A | |
| Noctua NF-A12x25 PWM | 130,7 | -67,2 | 380,5 | -70,1 | 5747,0 | -83,4 | |
| Corsair AF120 Elite (black) | 195,8 | -63,0 | 391,7 | -67,7 | 5583,4 | -87,4 | |
| Cooler Master MasterFan SF120M | 151,0 | -65,4 | 380,5 | -70,9 | 4305,4 | -81,2 | |
| Akasa Alucia SC12 | 195,8 | -73,9 | 380,5 | -73,7 | 5583,4 | -80,3 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 23,1 | -74,3 | 213,6 | -66,7 | 2791,7 | -85,1 | |
| Thermalright X-Silent 120 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Fractal Design Aspect 12 RGB PWM | 160,0 | -67,8 | 380,5 | -68,7 | 5270,0 | -85,1 | |
| BeQuiet! Silent Wings 3 (BL066) | BeQuiet! Silent Wings 3 (BL066) | 164,7 | -62,0 | 369,7 | -71,9 | 5747,0 | -79,2 |
| Gelid Zodiac | 184,9 | -61,8 | 380,5 | -68,7 | 18780,2 | -90,8 | |
| Fractal Design Dynamic X2 GP-12 PWM | 138,5 | -72,2 | 320,0 | -62,5 | 3726,5 | -85,3 | |
| BeQuiet! Pure Wings 2 (BL046) | 50,4 | -78,0 | 369,7 | -72,3 | 5747,0 | -80,1 | |
| Gigabyte Aorus 120 ARGB | 127,0 | -75,9 | 226,3 | -67,6 | 5747,0 | -81,238 | |
| Arctic BioniX P120 A-RGB | 130,7 | -70,3 | 339,0 | -75,0 | 5120,0 | -87,8 | |
| Akasa OTTO SF12 | 195,8 | -61,3 | 391,7 | -70,0 | 5747,0 | -83,9 | |
| Cooler Master SickleFlow 120 ARGB | 127,0 | -68,4 | 1015,9 | -66,2 | 4974,2 | -88,7 | |
| Alphacool SL-15 PWM | 77,7 | -77,3 | 403,2 | -69,9 | 4974,2 | -81,9 | |
| Arctic BioniX F120 | 190,3 | -67,4 | 380,5 | -66,5 | 5583,4 | -82,2 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 134,5 | -71,2 | 369,7 | -69,2 | 5583,4 | -82,9 |
| Noctua NF-P12 redux-1700 PWM | 184,9 | -69,1 | 320,0 | -65,5 | 5270,0 | -85,1 | |
| SilentiumPC Fluctus 120 PWM | 195,8 | -66,5 | 380,5 | -69,1 | 2957,7 | -83,7 | |
| MSI MEG Silent Gale P12 | 127,0 | -73,0 | 219,8 | -68,8 | 5747,0 | -83,3 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 23,1 | -62,9 | 369,7 | -71,7 | 5583,4 | -81,4 |
| Akasa Vegas X7 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Reeven Coldwing 12 | 190,3 | -62,7 | 369,7 | -71,9 | 2347,5 | -86,1 | |
| Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
| SilentiumPC Sigma Pro 120 PWM | 20,3 | -64,4 | 246,8 | -70,1 | 2635,0 | -81,8 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 23,1 | -61,2 | 174,5 | -63,9 | 2487,1 | -84,4 | |
| SilverStone SST-AP121 | 20,3 | -67,9 | 439,7 | -67,9 | 4561,4 | -83,3 | |
| SilverStone SST-FQ121 | 179,6 | -64,9 | 369,7 | -71,2 | 5915,4 | -90,3 | |
| Xigmatek XLF-F1256 | 142,5 | -62,7 | 246,8 | -57,8 | 4974,2 | -83,7 |
Prečo niekedy pri ventilátore chýba hodnota? Dôvodov môže byť viac. Obvykle je to preto, že nebolo možné daný ventilátor zregulovať na cieľovú hladinu hluku. Niektoré majú vyššie minimálne otáčky (alebo otáčky sú aj nízke, ale má príliš hlučný motorček) alebo sa jedná o pomalší ventilátor, ktorý si na vyššie decibely nedosiahne. Výsledky v grafoch chýbajú ale aj vtedy, ak sa rotor šúcha o sito nylonového filtra. Vtedy túto kombináciu vyhodnocujeme ako nekompatibilnú. A nula v grafoch je prirodzene aj v situáciách, kedy nameriame 0,00. To je častý jav pri mimoriadne nízkych otáčkach s prekážkami alebo v rámci meraní vibrácií.
- Contents
- Detaily Endorfy Fluctus 140 PWM ARGB
- Základ metodiky, veterný tunel
- Montáž a merania vibrácií
- Počiatočné zahorenie a záznam otáčok
- Základ 6 rovnakých hladín hluku...
- ... a farba zvuku (frekvenčná charakteristika)
- Merania statického tlaku...
- ... a prietoku vzduchu
- S prekážkami je všetko inak
- Ako meriame spotrebu a výkon motorčeka
- Merania intenzity (a spotreby) osvetlenia
- Výsledky: Otáčky
- Výsledky: Prietok bez prekážok
- Výsledky: Prietok cez nylonový filter
- Výsledky: Prietok cez plastový filter
- Výsledky: Prietok cez šesťuholníkovú mriežku
- Výsledky: Prietok cez tenší radiátor
- Výsledky: Prietok cez hrubší radiátor
- Výsledky: Statický tlak bez prekážok
- Výsledky: Statický tlak cez nylonový filter
- Výsledky: Statický tlak cez plastový filter
- Výsledky: Statický tlak cez šesťuholníkovú mriežku
- Výsledky: Statický tlak cez tenší radiátor
- Výsledky: Statický tlak cez hrubší radiátor
- Výsledky: Statický tlak, efektivita podľa orientácie
- Realita vs. špecifikácie
- Výsledky: Frekvenčná charakteristika zvuku bez prekážok
- Výsledky: Frekvenčná charakteristika zvuku s prachovým filtrom
- Výsledky: Frekvenčná charakteristika zvuku so šesťhrannou mriežkou
- Výsledky: Frekvenčná charakteristika zvuku s radiátorom
- Výsledky: Vibrácie, súhrnne (dĺžka 3D vektora)
- Výsledky: Vibrácie, os X
- Výsledky: Vibrácie, os Y
- Výsledky: Vibrácie, os Z
- Výsledky: Spotreba (a výkon motorčeka)
- Chladiaci výkon na watt, prietok vzduchu
- Chladiaci výkon na watt, statický tlak
- Prietok vzduchu za euro
- Statický tlak za euro
- Výsledky: Osvetlenie – svietivosť a spotreba LED
- Výsledky: Pomer spotreby LED k spotrebe motorčeka
- Hodnotenie
Výborne, vyzerá že sa fakt oplatí ak chce človek ARGB. Zaujímavé bude ešte porovnanie s Arctic ARGB. Inak dosť zaujímavé že občas sú výkonnejšie najlepšie menšie 120mm ventilátory, najmä Noctua A12.
On ten rozdiel prierezu medzi týmito formátmi je pomerne malý. Respektíve je príliš malý na to, aby mohli hocijaké 140 mm ventilátory porážať najefektívnejšie 120 mm. Pokiaľ by sa nebral ohľad na hlučnosť a zarovnávalo by sa podľa rovnakých otáčok, tak vtedy by to mali 140 mm ventilátory jednoduchšie.
V normalizovaných hladinách hluku to majú väčšie ventilátory zložitejšie aj z dôvodu, že sa výrobcovia musia lepšie vysporiadať s dlhšími lopatkami, ktoré môžu častejšie zvyšovať hlučnosť agresívnejšími rezonančnými frekvenciami. Najefektívnejšie 140 mm ventilátory ale samozrejme majú potenciál na to, aby pri rovnakej hladine hluku dosahovali výrazne vyšší prietok. Tak trochu to ukazuje napríklad Silent Wings Pro 4 a ten má od najefektívnejšieho 140 mm pomerne ďaleko, špeciálne v reštriktívnejšom prostredí na prekážkach. Thermaltake Toughfan 14 ho rozseká a nové 140 mm ventilátory Noctua koncom pravdepodobne tiež. 🙂
S nárůstem rozměrů logicky klesne tuhost. Detailnější pohled na A12 odhalí mimořádně robustní a tuhou konstrukci, která je holt lepším předpokladem pro kultivovaný chod než „hrubá síla“.
„V čom presne sú menšie zúbky oproti väčším prínosom nevieme.“
no skrátka mali poruke ozubené koleso s menšími zubami, ktorého profil vyskúšali skopírovať na lopatku a ono to fungovalo 😉
Keď v testoch normalizovaných podľa hlučnosti vidím postavenie chladičov Fera 5 a Fortis 5, tak celkom i verím tomu, že sa hĺbavejšie zaoberali tým, ako potlačiť tónové špičky z prúdenia vzduchu. Vzhladom na konštrukcie pasívov vychádzajú tie chladiče podľa až príliš dobre na to, aby šlo o náhodu. A povedal by som, že sa zaoberlai aj vzájomným vyrušovaním ventilátora pasívom. Kolega Pavel totiž skúšal nejaké merania ventilátorov Fera 5 (Fluctus 120 PWM) tusím na pasíve NH-U12A a opačne, ventilátory z NH-U12A (NF-A12x25 PWM) na pasíve a po vyladení na rovnakú hlučnosť jeden aj druhý chladič vychádzal horšie ako s pôvodnými ventilátormi.
Endorfy/SilentiumPC má vo vývoji človeka, ktorého téma rezonančných frekvencií a ich eliminácie úprimne zaujíma, čo viem zo vzájomnej diskusie. Vo výsledku sú síce ešte nejaké rezervy, ale merateľný progres (z Fluctus 120 na Fluctus 140) tam je.
ono vyzerá to tak, že základom eliminácie stojatých vlnení a rezonancií je nepravidelnosť tvarov, čo je zas nepriateľom vyváženia, ktoré je pre chod ventilátora kľúčové… navrhnúť a vyrobiť dobrý rotor s každou lopatkou (v nepárnom počte) trochu iného tvaru, trochu iným prierezom, nepravidelnosťami na povrchu typu golfovej loptičky, rámček/spojené lopatky podobne tvarované z vnútornej strany, otestovať v tuneli či predsa pri nejakých otáčkach „nehučí“ a tradáááá, Noctua sa môže pásť 😀 samozrejme výkon môže byť otázny, ale cena výroby by ho aj tak asi „zabila“ nadobro…
Plus pasív chladiča tiež plný drobných aerodynamických nepravidelností hlavne na nábežnej hrane prúdenia vzduchu, ktoré pomáhajú odvodu tepla zväčšenou plochou a spomalením prúdenia predlžujú čas na prenos tepla. samozrejme všetky hrany pekne zaoblené.
nakoniec doplníme hi-tech ledkami pre frikulínov, okecáme náplňou heatpipes z 99,999999% grafénových nanočastíc a tradáááá, Noctua sa môže pásť opäť!
spravte niečo s tými diskusiami, písal som to pod Ľubove „Keď v testoch normalizovaných podľa hlučnosti …) z 12:13 a hodilo to mimo…
Sakra, to, že sa komentár nemusí priradiť pod správnu vetvu teda čítam prvýkrát. Tak snáď to bola iba nejaká náhodná chyba. :/
Jasné, ale to píšeš podľa mňa o trochu inom „probléme“… o tom, ktorým sa zaoberal SilverStone u ventilátora AP123 (a ďalších, podobných modeloch s trojicou rôznych lopatiek v rotore), čo malo úspech iba čiastočne – akusticky. Prietok vzduchu v rovnakej hladine hluku je už oproti „tradičným“ ventilátorom slabý. To aj pre tú, povedzme zvláštnu výstupnú mriežku, ale to už je na inú debatu.
Zúbky na nábežných a odtokových hranách často na potlačenie tónových špiček stačia. Pozri na spektrografy ventilátorov Dynamic X2 GP-12 a Aspect 12. Hlavný rozdiel tých rotorov je v zúbkoch, Dynamic X2 GP-12 ich má, Aspect 12 nemá a vidíš, aký veľký je s mriežkou rozdiel hlučnosti na 340 Hz. Jasné, materiál použitý na Aspect 12 má trochu iné zloženie, ale to pri takto krátkych lopatkách nebude kameň úrazu.
Sekanie vzduchu na vstupe, kde sú prúdnice podstatne menej turbulentné ako na výstupe, bude, čo sa týka hlučnosti, od tvare čepele pomerne závislé. A to je to, o čo tu asi ide. Fluctusási s odstupom času zrejme prišli na to, že s menšími zúbkami je dosahovaná pri väčšine rýchlostí naprieč aplikaćiami dosahovaná nižšia hlučnosť. Uvidíme, ako bude vyzerať druhá generácia Fluctus 120, či už náhodou tiež nebude mať zmenšené zúbky.
Mal som k týmto témam už x školení od rôznych ľudí s vysokým vzdelaním z odboru, aby sme na teoretickej báze písali pokiaľ možno čo najmenšie kraviny, a sú to teda neváčné témy. Malo vecí sa tvrdiť s úplou istotou a smerodajné je skôr pozorovanie, dávanie si vecí do súvislostí a tak. 🙂
hej, večné skúšanie a testovanie čo zaberie, na to je 3D tlač celkom dobrá…
No vidíš, ale 3D tisk už má dnes k dispozici kde kdo, přitom se žádný průlom neodehrál. Zdá se to jednoduché, ale podle mého Noctua může být úplně v klidu.
Tu je fan showdown, dlhodobá séria testovania rôznych návrhov vrtuliek (občas konzervatívnych, často riadne exotických) vytlačených 3D tlačou a nasadených na rotor od Noctua NF-A12x25:
https://www.youtube.com/playlist?list=PLHLn2U7i45M_EXIsnqUyI-nqCCk-wfCU9
Odporúčam 🙂
Major Hardware na experimentovaní sa výtlačkami ventilátorov odvádza peknú prácu. Samozrejme technologia výroby je to vhodná iba na prototypy kvôli menšej rýchlosti, horšej presnosti, potrebe dodatočného čistenia…
Predpokladám, že v prototypovej fáze 3D tlač využívajú aj výrobcovia ventilátorov a až potom, keď majú istotu správnych tvarov, sa zaháji výroba vstrekolisových foriem.
Tak ono záleží na použité technologii tisku. Výtisky z pryskyřice budou dostatečně přesné a hladké.
Jasné, SLA technológia je presnejšia a hladšia, ale zase vyžaduje nejaké extra čistenie? Kamárata vídavam okolo SLA tlačiarne v rúške a s isopropyl alkoholom. 🙂
Na prototypy, ktoré stačia v jednotkách kusov, je 3D tlač prirodzene vhodná, ale sériovú výrobu si teda predstaviť neviem. Tam je ten vstrekolis neporovnateľne rýchlejší, pri vyššom počte aj lacnejší a nevyžaduje ani takú post-produkčnú starostlivosť.
V roušce ho vidíš proto, že dýchat výpary vzniklé tiskem (při vytvrzování pryskyřice) nejsou zrovna zdraví prospěšné. Alkoholem je vyzbrojený, aby vše včetně výtisku zbavil zbytků nevytvrzené pryskyřice, to je docela pěkný voser, bez debat. Samozřejmě se bavíme o prototypech.
